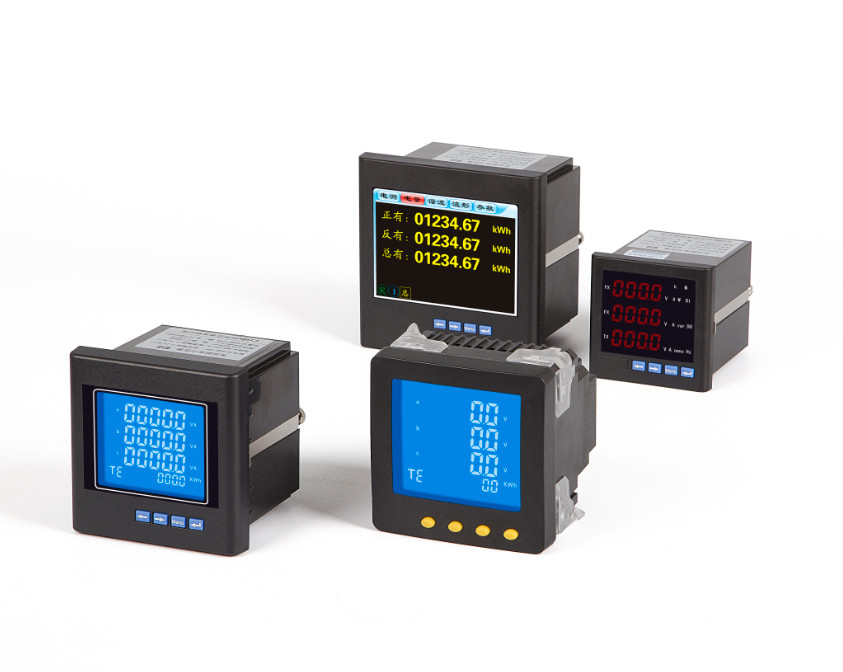

多功能電力儀表
閱讀次數：2085 發布時間：2020-10-13
系統概述
多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，能夠高精度測量三相電網系統中常用的電量參數：三相電流、電壓、電流、總有功功率、總無功功率、功率因數、總視在功率、頻率、分相有/無功功率、分相功率因數、有功電能、無功電能，并帶有通訊接口，可實現本地或遠程的開關信號檢測和控制功能。采用標準的RS485 MODBUS-RTU通訊心意，實現LED/LCD現場顯示和遠程RS485數字通訊。
系統特點
■ 測量：三相電流、電壓、總有功功率、總無功功率、功率因數、總視在功率、頻率、分相有/無功功率、分相功率因數、有功電能、無功電能
■ 顯示：LED數碼管顯示或STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示，可視度高
■ 通訊：1路RS485通訊，MODBUS-RTU協議
■ 輸出：2路電能脈沖輸出
■ 擴展：可直接從電壓、電流互感器輸入信號，現場可編輯設置輸入?yún)?shù)變比
訂貨實例
簽訂合同時，請詳細寫明產品型號、輸入信號等信息。
該系列產品標配有一個默認的出廠設置，若客戶有特殊需求，請在其他項目中詳細注明。
型號：****多功能電力儀表
輸入：AC 380V/220V、AC 5A
電力網絡：三相四線
通訊接口：RS485/MODBUS-RTU
技術參數：
性能 | 參數 | ||
輸 入 測 量 顯 示 | 網絡 | 三相三線、三相四線 | |
電壓 | 額定值 | AC380V/220V（其他規格，訂貨時請說明） | |
過負荷 | 過載：1.2倍 瞬時：10倍/10S | ||
功耗 | ＜1VA（每相） | ||
阻抗 | ＞500KΩ | ||
精度 | RMS測量，精度等級0.5級 | ||
電流 | 額定值 | AC5A（其他規格，訂貨時請說明） | |
過負荷 | 過載：1.2倍 瞬時：10倍/10S | ||
功耗 | ＜0.4VA（每相） | ||
阻抗 | 過載：1.2倍 瞬時：10倍/10S | ||
精度 | ＞500KΩ | ||
頻率 | 分辨率 | 0.01HZ | |
測量范圍 | 45~65HZ | ||
功率 | 精度 | 有功精度1.0級，無功精度1.5級 | |
電能 | 精度 | 四象限計量，有功精度1.0級，無功精度1.5級 | |
電源 | 工作范圍 | AC/DC85~270V | |
功耗 | ≤5VA | ||
輸出 | 數字接口 | RS485、MODBUS-RTU協議 | |
脈沖輸出 | 2路電能脈沖輸出，脈沖常熟；5000imp/kwh | ||
環境 | 工作環境 | -10℃~+55℃ | |
儲存環境 | -20℃~+75℃ | ||
安全 | 耐壓絕緣強度 | 電源、電壓輸入回路＞2KV | |
電流回路 | ＞2.5KV | ||
電能測量范圍 | 有功無功電鍍測量范圍0~99999999Mwh超過此數值電度從0開始計數 | ||
接線圖：
