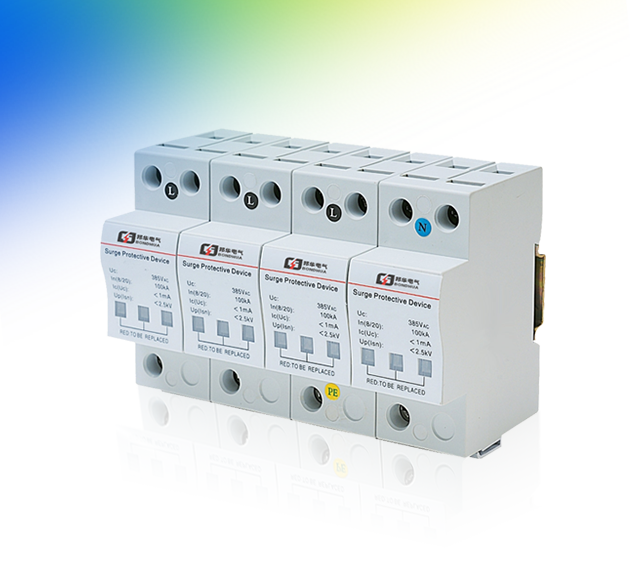

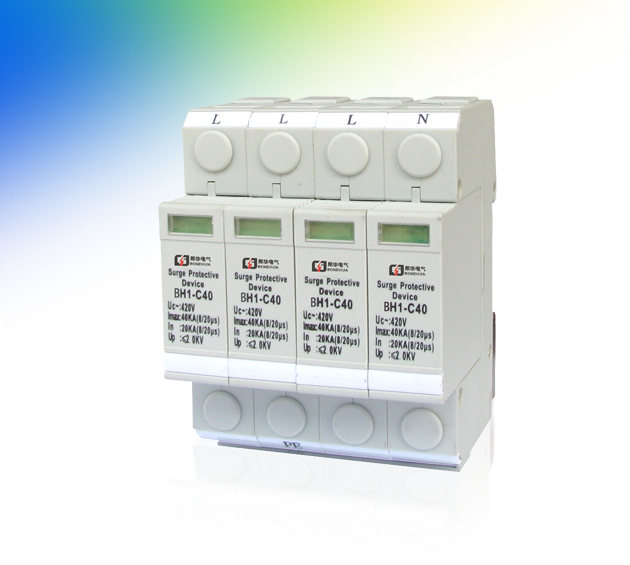

EPPT1系列高能電源浪涌保護器

EPPT1 100-385是由多個單片式火花間隙或多個高能限壓芯片組成，適用于T1分類試驗，用于首級防護場合，防止雷擊過電壓或雷電波侵入對交流用電設備的破壞。

EPPT1系列高能電源避雷器接線簡便，安裝方便，安全可靠。開關型具有功能強大的“面放電火花間隙”雷電流泄放能力高，且具備續流抑制功能，可滿足高可靠高穩定系統的要求。

安裝使用條件

1． 已有可靠接地系統，在配電柜（避雷器安裝處）的接地樁（條）上進行接地電阻的測定，電阻應符合相關規范要求。（或滿足國家、部級標準）。

2． 配電柜中應留有安裝避雷器的空間，水平寬度為18×4（72）mm，上下寬度為大150mm（考慮接線的方便），前后為大于100mm，同時應有長為大于72mm的Ω型導軌，以固定避雷器。

3． 配套的配電柜應滿足國家相關產品標準。

注：L為電源相線；N為電源零線；PE為地線。

1． 相線用6-25mm2紅色/綠色/黃色導線連接；

      零線用6-25mm2黑色導線連接；

      地線用16-35mm2黃綠色導線連接。

2． 為防止短路，在避雷器的上端應安裝相應的，曲線C的空氣開關。

安裝注意事項

1.應檢查空氣開關已經合閘導通，以保證避雷器處于運行狀態；

2.本產品只適用于室內使用；

3.不要在雷雨天安裝。

適用范圍

電涌保護器（簡稱SPD）適用于電網電壓1000伏以下，頻率50/60HZ的各種低壓配電系統中。如郵電通信、鐵塔、金融系統、油田、高層建筑、民宅、寫字樓等配電系統中。使這些用電單位的用電器（如電腦、儀器設備、家用電器等）免收雷擊、暫太過電壓等浪涌過電壓帶來的損害。保證設備及人身安全。是理想的過電壓保護裝置。

主要結構和工作原理

在三相四線制系統中，三條相線和一條零線對接地線之間均接有保護器（見下圖）。在正常情況下保護器處于高阻狀態，當電網因雷擊或其它原因造成浪涌過電壓時。保護器將在納秒級別時間內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當該浪涌過電壓通過保護器且消失后，保護器又重新回復到高阻狀態，從而不影響電網的正常運行。

特點

☆　采用內部接線，整體結構緊湊，安裝接地方便

☆　高速反應，運作時間小于25ns

☆　工作狀態顯示明顯，綠色（正常）、紅色（故障）

☆　可附加功能，如聲光報警（B）、故障遙信接點（X）。

SPD的正常工作條件

☆　海拔高度不超過2000m

☆　周偉空氣溫度：正常范圍-5℃~+40℃

　　擴張范圍：-40℃~+70℃

☆　空氣相對濕度：室內溫度條件下30%-90%

☆　于垂直面的傾斜不超過5°

☆　無顯著搖動和沖擊振動的地方

☆　無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）

去耦元件

為了達到配合的目的，可以使用具有足夠的浪涌耐受能力的集中元件作去耦元件（其中，電阻元件主要用于信息系統中，而電感元件主要用于電源系統中）。如果采用電感去耦，電流陡度是決定性的參數。電感值和電流陡度越大越容易實現能量配合。

觸發型的浪涌保護器

觸發型的浪涌保護器可以用來實現浪涌保護器的配合。觸發型浪涌保護器的電子觸發電路應當保證被配合的后續浪涌保護器的能量耐受能力不會超出。

只要對于所有的浪涌過電壓和過電流，浪涌保護器保護系統中任何一個浪涌保護器所耗散的能量不超過各自的耐受能力，就實現了能量配合。前級浪涌保護器的泄流能力應比后級的大得多。去耦原件采用集中元件，也可以利用兩級浪涌保護器之間連接導線的分布電感。最后一級浪涌保護器的限壓應小于被保護設備的耐受電壓。
