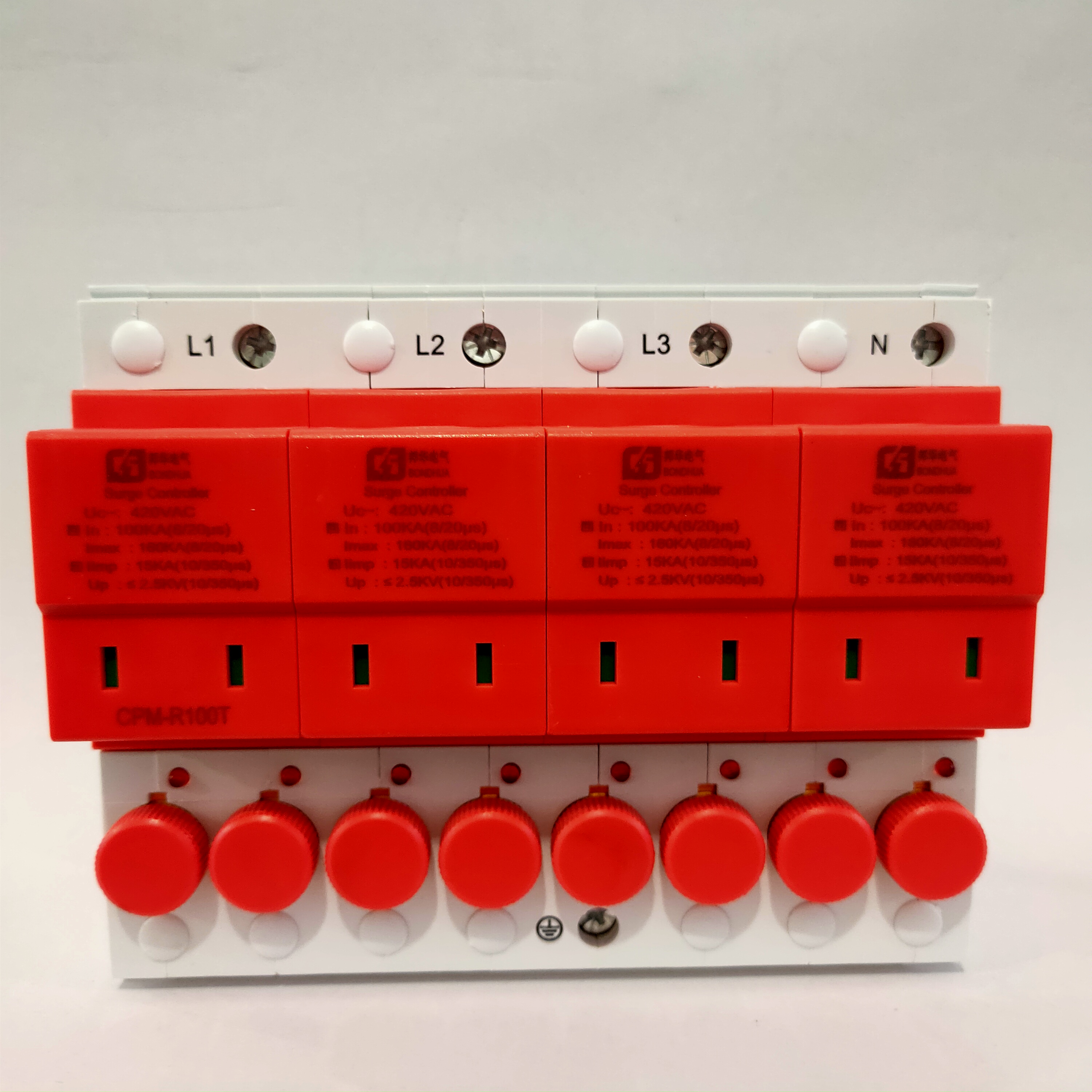

CPM-R100T 熔斷組合型浪涌保護器

概述

      本實用新型涉及一種熔斷組合型浪涌保護器，其主要技術特點是：產品將內置的斷路裝置與防雷模塊集成裝在一起，斷路裝置的一端連接電源線路，該斷路裝置的另一端連接至防雷模塊，防雷模塊的另一端通過接地排連接。當過壓、過流浪涌經過電源線時，熔斷組合型浪涌保護器內的防雷模塊瞬間導通，將過壓、過流浪涌通過接地線泄放，將斷路裝置內置于浪涌保護器內，減小了安裝浪涌保護器所需的配電柜內空間，解決了響應速度變慢和設備端殘壓升高的問題。

      一種熔斷組合型浪涌保護器，將用電設備電源、斷路裝置、防雷模塊、接地排順序電連接，其特征是：內置的斷路裝置與防雷模塊集成裝在一起，斷路裝置的一端連接電源線路，該斷路裝置的另一端連接至防雷模塊，防雷模塊的另一端通過接地排連接。

產品特點

CPM-R系列熔斷組合型電源SPD,內置短路保護裝置，無需另配熔斷器或斷路器。化繁為簡,更勝-籌。

1.殘壓更低:避免單獨加裝熔斷器時，熔斷器本身及連接導線的盤繞產生的很大殘壓。殘壓有效降低率達50%以上。

2.響應更快:納秒級響應速度,最大響應時間低于25ns,整體特性全面提升。

3.安裝更方便: 35mm標準導軌安裝,緊湊型的體積保證了安裝范圍的廣泛性,空間更節省,配電柜安裝成本更節約。

4. N位置優點:無論哪一級線路泄放雷電流均使路徑最短,殘壓進一步降低。

5.還有熱備份雙芯片產品，CPM-R40TA、CPM-R40SA 等,熱備份式防雷模塊,國家專利技術,提供更深層次的防護保障。

因此，CPM-R系列產品是化繁為簡,提高性能的換代產品。

使用方法

1.選擇產品訂貨編號:根據用電設備的技術參數,如工作電壓、絕緣電壓等選擇產品訂貨編號;

2.安裝:底座安裝于35mm標準導軌上，電源線壓接于接線孔內。

3.接地:多模塊CPM-R只需做一次接地(PE) 連接。

說明

當防雷模塊過載發生損壞或I頻過電流產生時,內置的斷路裝置將及時動作,同時故障指示燈亮,此時須及時更換CPM-R的內置斷路裝置。

當防雷模塊失效時，CPM-R故障指示顯示窗顏色由綠變紅，此時須及時更換CPM-R的防雷模塊，以使CPM-R起到防護作用。

產品描述

    CPM-R系列是為適應用戶需要而開發的新一代抑制感應雷或其他原因在供電網絡中產生的過壓、過流、浪涌的內置斷路裝置的專業防護產品。適用于交流（AC）50Hz額定工作電壓380V及以下的供電網絡中的用電設備免受各種電壓浪涌的危害。

產品特點：

      CPM-R系列產品將SPD所必須的短路保護集成于SPD模塊內，不需配置熔斷器，可安裝在標準的35mm導軌上，與普通的熔斷器＋SPD模塊相比較有以下優勢：

      1、殘壓降低50％以上，由于單獨加裝熔斷器，在熔斷器本身及連接導線上均存在電感，這樣必然存在很大的殘壓。而采用CPM-R產品后，這部分殘壓幾乎為零，因此能夠更加有效的保護設備。

      2、安裝方便，節省空間，節約了配電柜的安裝成本。

      3、響應速度更快，整體特性全面提升。

      4、N位置優點：無論哪一級線路瀉放雷電流時均使路徑最短，以使殘壓進一步降低。

基本參數：

Ⅰ級試驗

Ⅱ級試驗
