一、適用范圍

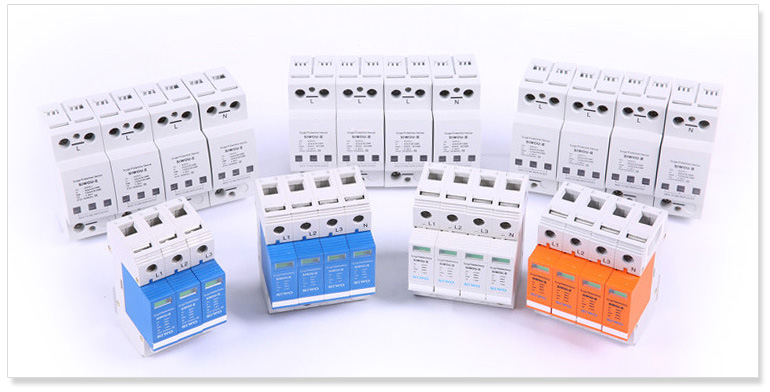

    電源浪涌保護器適用于電網電壓1000V以下，頻率50/60Hz的各種低壓配電系統中。如郵電通信、鐵路、金融系統、油田、高層建筑、民宅、寫字樓等配電系統中。使這些用電單位的用電器（如電腦、儀器設備、家用電器等）免受雷擊、暫態過電壓等浪涌過電壓帶來的損害。保證設備及人身安全。是理想的過電壓保護裝置。

二、主要結構和工作原理

    在三相五線制系統中，三條相線和一條零線對地線之間均有保護器（見圖一）。在正常情況下保護器處于高阻狀態，當電網因雷擊或其他原因造成浪涌過電壓時，保護器將在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當該浪涌過電壓通過保護器且消失后，保護器又重新恢復到高阻狀態。從而不影響電網的正常運行。

三、特點

1、 采用內部接線，整體結構緊湊，安裝方便。

2、高速反應，動作時間小于5ns。

3、工作狀態顯示明顯，綠色（正常）、紅色（故障）。

4、可附加功能，如R：熱備份；C：計數器；Y：遙信

四、正常工作條件

1、海拔高度不超過2000m；

2、周圍空氣溫度：

正常范圍：-10℃～+40℃

極限范圍：-40℃～+70℃

3、空氣相對濕度：室內溫度條件下30%～90%；

4、與垂直面的傾斜角度不超過5°；

5、無顯著搖動和沖擊震動的地方；

6、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）。

五、注意事項

1、模塊式浪涌保護器采用標準的35mm導軌安裝，安裝以后不需要調整；

2、只要保護器安裝正確即可自動對電網進行保護；

3、安裝應由熟練的電氣人員進行，安裝前應檢查模板單元上標定UC值是否與實際系統電壓相配對，外觀是否有損壞，若不配對或有損壞發生時，就不應安裝在保護電路上。如浪涌保護器模塊（以下簡稱模塊）的指示窗口指示紅色，應立即更換新的模塊。在更換時，發現插拔力非常輕或基座有明顯的發黑現象的時候，就應該使用新的基座；

六、維護

1、保護器按要求安裝后不需調整，即可自動對電網進行保護；

2、當指示窗口 為綠色時，說明保護器正常工作。變?yōu)榧t色時，當前的模塊已失效此應及更換；

3、每六個月對模塊進行檢查一次，失效后及時更換；

4、經常檢查串聯于線路上的 斷路器或熔斷器是否正常。
